基本參數(shù)/PARAMETER
| 工作溫度 | -20℃to+70℃ |
| 額定電流 | 2A.12V DC |
| 絕緣電阻 | 100MΩ min.100V DC |
| 介電強度 | 250V AC for 1 min |
| 接觸電阻 | 100m Ω max |
| 開關行程 | 3.5±0.5mm |
| 按 力 | 250±100gf |
產(chǎn)品尺寸圖/Specifications
安裝孔尺寸圖/Mounting hole dimensions
電路圖/Schematic

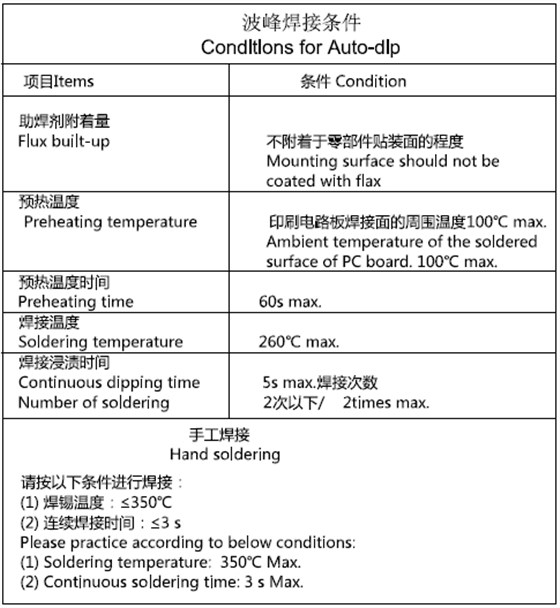

焊接條件/Welding conditions
注意事項/Precautions
直插式輕觸開關系列使用注意事項：
1. 考慮清洗觸摸開關時，請協(xié)商。
2. 請不要從觸摸開關上面浸入助焊劑。
3. 請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。
4. 進行第2次焊接時，應在開關回復到常溫之后進行。
5. 請使用比重為0.81以上的助焊劑。
