想要了解四腳輕觸按鍵開關的四個角怎么接，首先要明白其工作的原理，下面港源電子給大家具體介紹：
該開關的工作原理實際上與普通按鈕開關的工作原理相同，由常開觸點、常閉觸點組合而成，在四腳按鈕開關中，常開觸點的作用是，當壓力對常開觸點施加壓力時，該回路呈開通狀態，取消該壓力時，恢復原始常閉觸點，即所謂的斷開。這種壓力是用我們的手打開按鈕，關閉按鈕的動作。總之，四腳按鈕開關的工作理解很好。
輕觸開關四角如何連接呢？
四腳輕觸開關在使用過程中不能自鎖，但用戶只需按一次，四角開關的信號就會發生一次變化。觸摸開關的四個角如何連接是電工非常重要的知識，具體如下
第一、將萬用表調至二極管處
第二、首先測量四角的任意雙腳，判斷哪個角是導通的，哪個角是斷的
第三、按下按鈕，測量雙腳，判斷哪個角是導通的，哪個角是斷的
第四、開始斷開，按下導通的雙腳可以作為焊接的兩個角。
輕觸開關四角如何連接？

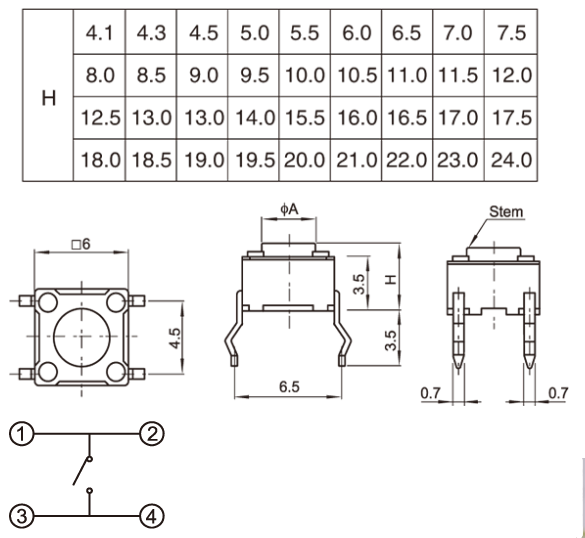

上圖為四腳輕觸開關的尺寸圖和電路圖。
根據專家的經驗，一般只要是對角就可以直接焊接。
需要注意的是，按下按鈕開關的工作原理，按下按鈕時接近，即導通松開時，芯片分離，即斷開。
事實上，四腳輕觸開關與普通按鈕開關的工作原理基本相同，由常開觸點、常閉觸點組合而成。在四腳按鈕開關中，常開觸點的作用是，當壓力向常開觸點施加壓力時，該電路處于連接狀態，取消該壓力時，恢復原始常閉觸點，即所謂的斷開。這種壓力是用我們的手打開按鈕，關閉按鈕的動作。
