PB22M12301

訂購熱線：18705771505
立即咨詢
產品詳情咨詢熱線：18705771505

基本參數/PARAMETER

工作溫度 -40℃to+85℃
額定電流 0.3A.14V DC
絕緣電阻
≥100MΩ
介質耐壓 AC 500V（50-60HZ）
接觸電阻 100m Ω max
開關行程
2.3±0.5mm
鎖定行程 1.5±0.3m
按　　力
3±1N

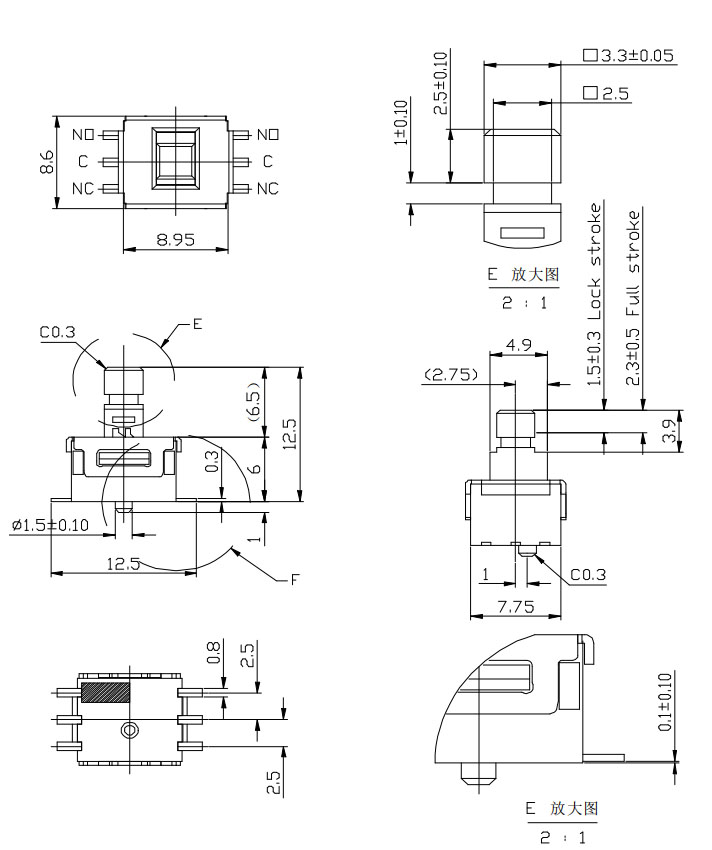

產品規格書/Specifications

QQ圖片20210807103733(1)

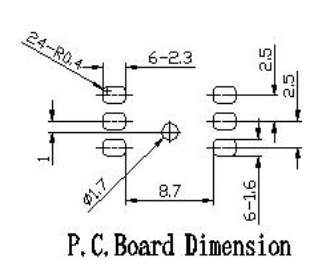

安裝孔尺寸圖/Mounting hole dimensions


QQ圖片20210807105416

電路圖/Schematic

QQ圖片20210807105057

焊接條件/Welding conditions


(1) 焊錫溫度：≤350℃
(2) 連續焊接時間：≤3 s
Please practice according to below conditions:
(1) Soldering temperature: ≤350℃
(2) Continuous soldering time: ≤3 s



注意事項/Precautions


a、印刷基板的焊盤尺寸參見產品圖。
The pad size of the printed substrate is shown in the product diagram.
b、在使用烙鐵的情況下，焊錫溫度應在 350℃以下、3 秒以內。
In the case of using soldering iron, soldering conditions shall be 350℃ max and 3 sec.max.
c、防止助焊劑從開關的頂端滲入
Prevent flux penetration from the top of the switch
d、開關浸焊后，注意不要用溶劑或類似品清洗開關。
After switches were soldered,please be careful not to clean switches with solvent or other similar products.
e、浸焊后，注意不要在頂部施加負荷。
Right after switches were soldered;please be careful not to load to on the knobs of switches.
f、注意不要施加超負荷的壓力或晃動開關。
Please be cautions not to give excessive static load or shock to switches.
g、開關浸焊后，印刷基板注意不要疊放。
Please be careful not to pile up P.W.B.after switches were soldered
